Dreiteilige Kugelhähne
Modell：HE-311
Größenbereich: „NPS 1/4“~ 4“ (DN8 ~ DN100)“
Anschlussverfügbarkeit: Vollanschluss
Betriebsdruck: 1/4“~ 2“,1000WOG
2-1/2“~3“,800WOG
4“,600WOG
Temperaturbereich: -10°C~180°C
Gehäusematerial: ASTM A351, CF8M
Innenmaterial: SS-Kugel und Schaft
Endanschluss: Gewinde/SW/BW-Ende
Sitzmaterial: PTFE
Hinweis: Griffverriegelung (Option)
Online wartbar
Herunterladen
Zur Anfrage hinzufügen
Anschlussverfügbarkeit: Vollanschluss
Betriebsdruck: 1/4“~ 2“,1000WOG
2-1/2“~3“,800WOG
4“,600WOG
Temperaturbereich: -10°C~180°C
Gehäusematerial: ASTM A351, CF8M
Innenmaterial: SS-Kugel und Schaft
Endanschluss: Gewinde/SW/BW-Ende
Sitzmaterial: PTFE
Hinweis: Griffverriegelung (Option)
Online wartbar

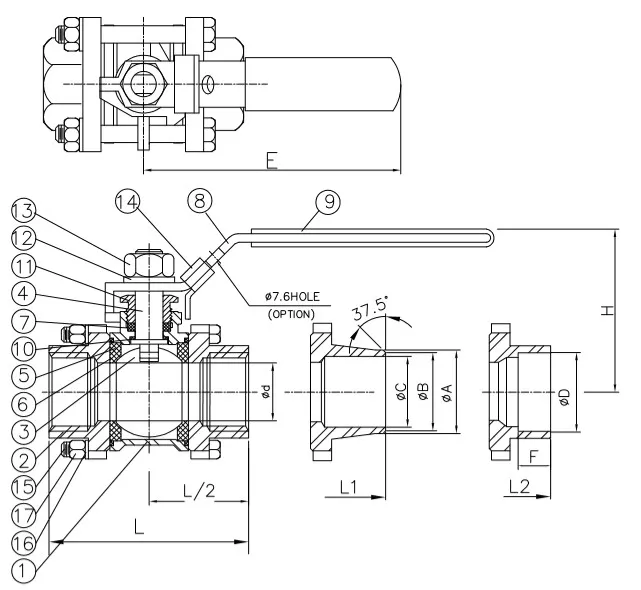

MATERIAL LISTE
Hexcellence ist eine professionelle taiwanesische Fabrik für 3-teilige Kugelhähne. Unsere verschiedenen 3-teiligen SS-Kugelhähne werden seit 2005 weltweit vertrieben.
Wir bestehen stets darauf, für unsere Kunden Produkte von höchster Qualität herzustellen, um unsere Wettbewerbsfähigkeit aufrechtzuerhalten. Unsere Fabrik ist mit modernsten Anlagen wie CNC-Drehmaschinen und Bearbeitungszentren ausgestattet.
NEIN. | TEILNAME | SPEZIFIKATION |
1 | KÖRPER | 1.0619 / 1.4408 |
2 | ENDKAPPEN | 1.0619 / 1.4408 |
3 | BALL | SS304/SS316 |
4 | STÄNGEL | SS304/SS316 |
5 | KUGELSITZE | SWPC25 PTFE/KOHLE |
6 | ENDVERSCHLUSS | SWPC25 PTFE/KOHLE |
7 | Schaftdichtung | SWPC25 PTFE/KOHLE |
8 | HANDHABEN | SS304 |
9 | GRIFFHÜLSE | VINYL-GRIFF |
10 | ANLAUFSCHEIBE | SWPC25 PTFE/KOHLE |
11 | DRÜSE | SS304 |
12 | GRIFFSCHEIBE | SS304 |
13 | GRIFFMUTTER | SS304 |
14 | VERRIEGELUNGSPLATTE | SS304 |
15 | SCHRAUBEN | SS304 |
16 | SCHRAUBENUNTERLEGSCHEIBEN | SS304 |
17 | SCHRAUBENMUTTERN | SS304 |
ABMESSUNGEN (mm)
GRÖSSE | ød | M | L1 | L2 | H | E | øA | øB | øC | øD | F | |
NPS | DN | |||||||||||
¼〞 | 8 | 11.6 | 60 | 60 | 60 | 56 | 96 | 18 | 12 | 10 | 14 | 10.5 |
⅜〞 | 10 | 12.5 | 60 | 60 | 60 | 56 | 96 | 18 | 16 | 13 | 17,5 | 10.5 |
½ Zoll | 15 | 15 | 65 | 64 | 65 | 60 | 96 | 23 | 19 | 15.8 | 22 | 11 |
¾〞 | 20 | 20 | 79 | 79 | 79 | 62 | 120 | 28 | 24 | 21 | 27,5 | 13.5 |
1. | 25 | 25 | 86 | 85 | 86 | 74 | 152 | 35 | 31,5 | 26,6 | 34,5 | 13.5 |
1¼ Zoll | 32 | 32 | 105 | 103 | 105 | 80 | 150 | 43 | 39 | 35 | 43.3 | 14 |
1½〞 | 40 | 38 | 119 | 118 | 119 | 86 | 164 | 50 | 45 | 40,5 | 49.2 | 15 |
2. | 50 | 50 | 133 | 134 | 133 | 99 | 164 | 61 | 56 | 52,5 | 61,2 | 17,5 |
2½〞 | 65 | 65 | 163 | 164 | 163 | 136 | 248 | 75 | 69 | 65 | 77 | 19 |
3. | 80 | 80 | 183 | 181 | 183 | 137 | 248 | 95 | 85 | 80 | 89,9 | 20 |
4. | 100 | 100 | 227 | 264 | 227 | 180 | 290 | 120 | 105 | 101 | 115 | 25 |
