vannes à boisseau sphérique à deux pièces
Modèle：HE-211
Plage de tailles : « NPS 1/4"~ 4" (DN8 ~ DN100) »
Disponibilité des ports : Port complet
Pression de service : 1/4"~ 2",1000WOG
2-1/2”~3”,800WOG
4”,600WOG
Température nominale : -10°C~180°C
Matériau du corps : ASTM A351, CF8M
Matériau de la garniture : Bille et tige en acier inoxydable
Raccord d'extrémité : Extrémité filetée
Matériau du siège : PTFE
Remarque : Verrouillage de la poignée (option)
Télécharger
Ajouter à la demande
Disponibilité des ports : Port complet
Pression de service : 1/4"~ 2",1000WOG
2-1/2”~3”,800WOG
4”,600WOG
Température nominale : -10°C~180°C
Matériau du corps : ASTM A351, CF8M
Matériau de la garniture : Bille et tige en acier inoxydable
Raccord d'extrémité : Extrémité filetée
Matériau du siège : PTFE
Remarque : Verrouillage de la poignée (option)

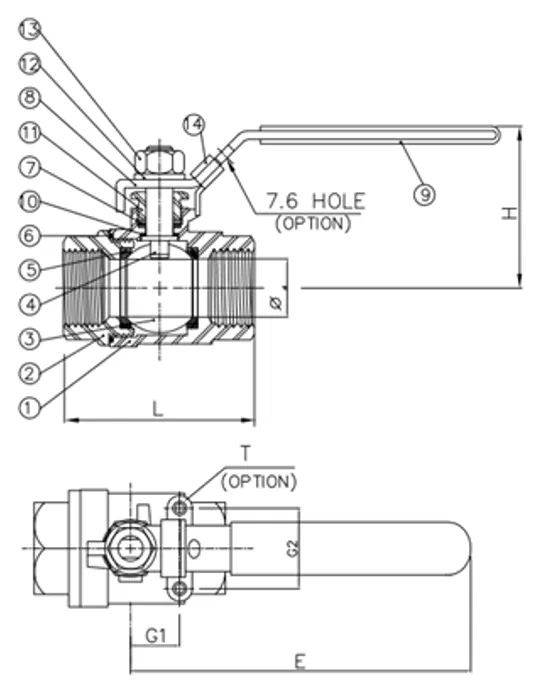

LISTE DE MATÉRIEL
Hexcellence est un fabricant taïwanais de vannes à boisseau sphérique 2 pièces, produisant des vannes à boisseau sphérique en acier inoxydable en deux pièces conformément à des normes strictes.
Basé sur le concept de travail d'équipe, nous nous engageons à fournir des produits à valeur ajoutée, à faire de notre mieux, à permettre à nos clients de réussir et à réaliser une politique gagnant-gagnant. Notre usine est équipée des installations les plus avancées telles que des tours CNC et des centres d'usinage.
Non. | NOM DE LA PIÈCE | SPÉCIFICATION |
1 | CORPS | ASTM A351 GR.CF8M/A216 WCB |
2 | EMBOUT | ASTM A351 GR.CF8M/A216 WCB |
3 | BALLE | ASTM A351 GR.CF8M/CF8 |
4 | TIGE | SS316/SS316L |
5 | SIÈGE À BILLE | PTFE |
6 | JOINT D'EXTRÉMITÉ | PTFE |
7 | EMBALLAGE DE TIGE | PTFE |
8 | POIGNÉE | SS304 |
9 | MANCHON DE POIGNÉE | GRIP VINYLE |
10 | RONDELLE DE BUTÉE | PTFE |
11 | GLANDE | SS304 |
12 | RONDELLE DE POIGNÉE | SS304 |
13 | ÉCROU DE POIGNÉE | SS304 |
14 | PLAQUE DE VERROUILLAGE | SS304 |
DIMENSIONS (mm)
TAILLE | d | E | H | G1 | G2 | L | T (UNC) | |
NPS | DN | |||||||
¼〞 | 8 | 11.6 | 100 | 50 | 12.7 | 28,5 | 54 | 16-24 mars |
⅜〞 | 10 | 12.5 | 100 | 50 | 12.7 | 28,5 | 54 | 16-24 mars |
½〞 | 15 | 15 | 120 | 56 | 12.7 | 28,5 | 60 | 16-24 mars |
¾〞 | 20 | 20 | 120 | 60 | 22 | 34,8 | 71 | 16-24 mars |
1〞 | 25 | 25 | 148 | 70 | 22 | 34,8 | 83 | 16-24 mars |
1¼〞 | 32 | 32 | 148 | 75 | 23.6 | 38 | 92 | 16-24 mars |
1½〞 | 40 | 38 | 164 | 84 | 23.6 | 38 | 111 | 1/4-20 |
2〞 | 50 | 50 | 164 | 94 | 23.6 | 38 | 125 | 1/4-20 |
2½〞 | 65 | 65 | 248 | 130 | 35 | 55 | 162 | 1/4-20 |
3” | 80 | 80 | 248 | 137 | 35 | 55 | 176 | 1/4-20 |
4” | 100 | 100 | 290 | 180 | 50 | 62 | 233 | 1/4-20 |
