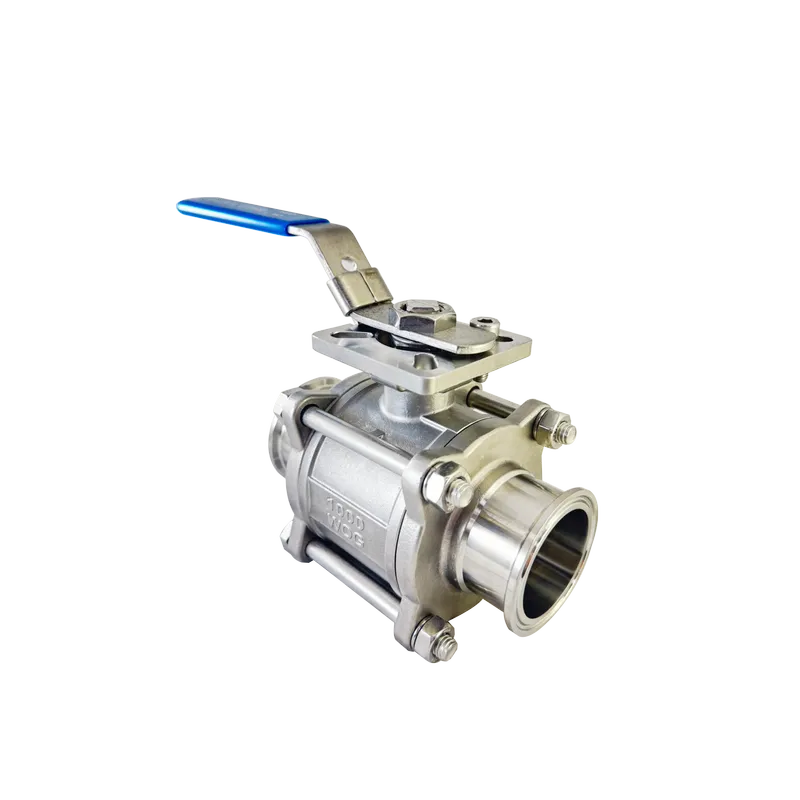

3ピースボールバルブ
モデル：HE-316 TC
サイズ範囲:「NPS 1/2"~ 4" (DN8 ~ DN100)」
ポート可用性: フルポート
作動圧力: 1/2"~ 2",1000WOG
2-1/2”~3",800WOG
4",600WOG
温度定格: -10°C~180°C
本体材質: ASTM A351、CF8M
トリム材質: SSボール&ステム
エンド接続: ねじ込み/SW/BWエンド
シート材質: PTFE
注: ハンドルロック(オプション)
オンラインメンテナンス可能
ISO5211ダイレクトマウントパッド
ダウンロード
お問い合わせに追加する
ポート可用性: フルポート
作動圧力: 1/2"~ 2",1000WOG
2-1/2”~3",800WOG
4",600WOG
温度定格: -10°C~180°C
本体材質: ASTM A351、CF8M
トリム材質: SSボール&ステム
エンド接続: ねじ込み/SW/BWエンド
シート材質: PTFE
注: ハンドルロック(オプション)
オンラインメンテナンス可能
ISO5211ダイレクトマウントパッド

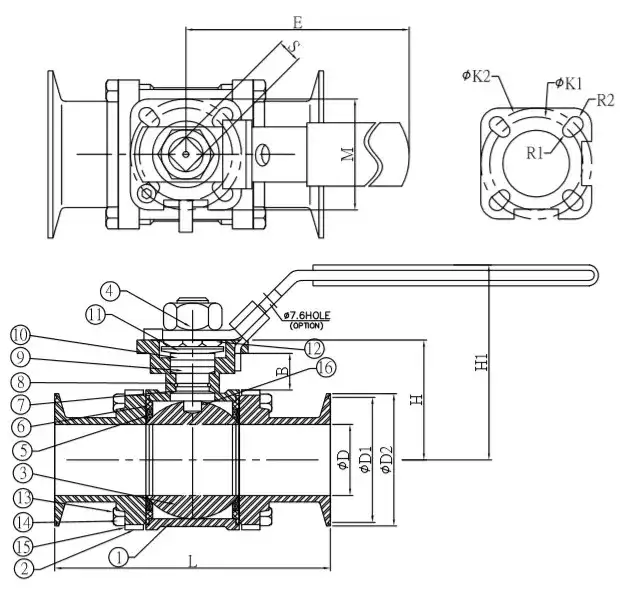

材料リスト
台湾バルブメーカー
いいえ。 | 部品名 | 材料 |
1 | 体 | ASTM A351 GR.CF8M |
2 | キャップ | ASTM A351 GR.CF8M |
3 | ボール | ASTM A351 GR.CF8M |
4 | 幹 | ASTM A276 タイプ316 |
5 | シート | PTFE |
6 | ガスケット | PTFE |
7 | スラストワッシャー | ポリフィルテフロン |
8 | Oリング | バイトン |
9 | ステムパッキング | PTFE |
10 | グランドリング | ASTM A276 タイプ304 |
11 | ベベルワッシャー | ASTM A276 タイプ301 |
12 | ステムナット | ASTM A276 タイプ304 |
13 | ボルト | ASTM A276 タイプ304 |
14 | ボルトナット | ASTM A276 タイプ304 |
15 | ボルトワッシャー | ASTM A276 タイプ304 |
16 | 静的デバイス | ASTM A276 タイプ304 |
寸法（mm）
サイズ | øD | ら | H | H1 | S | ま | ØK1 | øK2 | R1 | R2 | B | ØD1 | ØD2 | え | |
国立公園局 | DN | ||||||||||||||
1/2〞 | 15 | 9.5 | 91 | 43 | 71 | 9 | 42 | 36 | 42 | 3 | 3 | 16 | 20.2 | 25 | 116 |
¾〞 | 20 | 15.9 | 102 | 46.7 | 74 | 9 | 42 | 36 | 42 | 3 | 3 | 16 | 20.2 | 25 | 116 |
1〞 | 25 | 22.2 | 114 | 50.4 | 78 | 11 | 50 | 42 | 50 | 3 | 3.5 | 17 | 43.6 | 50.4 | 156 |
1¼〞 | 32 | 28.5 | 120 | 55.6 | 94 | 11 | 50 | 42 | 50 | 3 | 3.5 | 17 | 43.6 | 50.4 | 156 |
1½〞 | 40 | 34.9 | 140 | 68 | 107 | 14 | 70 | 50 | 70 | 3.5 | 4.5 | 21 | 43.6 | 50.4 | 181 |
2〞 | 50 | 47.6 | 156 | 76 | 116 | 14 | 70 | 50 | 70 | 3.5 | 4.5 | 21 | 56.3 | 63.9 | 181 |
2½〞 | 65 | 60.3 | 197 | 96 | 145 | 17 | 102 | 70 | 102 | 4.5 | 5.5 | 27 | 70.6 | 77.4 | 260 |
3〞 | 80 | 73 | 229 | 106 | 154 | 17 | 102 | 70 | 102 | 4.5 | 5.5 | 27 | 83.3 | 90.9 | 260 |
4〞 | 100 | 97.6 | 243 | 126 | 185 | 22 | 125 | 102 | 125 | 5.5 | 6.5 | 23 | 110.3 | 118.9 | 334.5 |
