一片式球閥
型號：HE-112
尺寸範圍：“NPS 1/4”~ 2” (DN8 ~ DN50)”
連接埠可用性：減少連接埠
工作壓力：1000WOG
溫度。額定值：-10℃~180℃
閥體材質：ASTM A351、CF8M
內件材質： SS 球和閥桿
端部連接： 螺紋端
閥座材質：PTFE
注意：手把鎖定（可選）
加入詢問
連接埠可用性：減少連接埠
工作壓力：1000WOG
溫度。額定值：-10℃~180℃
閥體材質：ASTM A351、CF8M
內件材質： SS 球和閥桿
端部連接： 螺紋端
閥座材質：PTFE
注意：手把鎖定（可選）

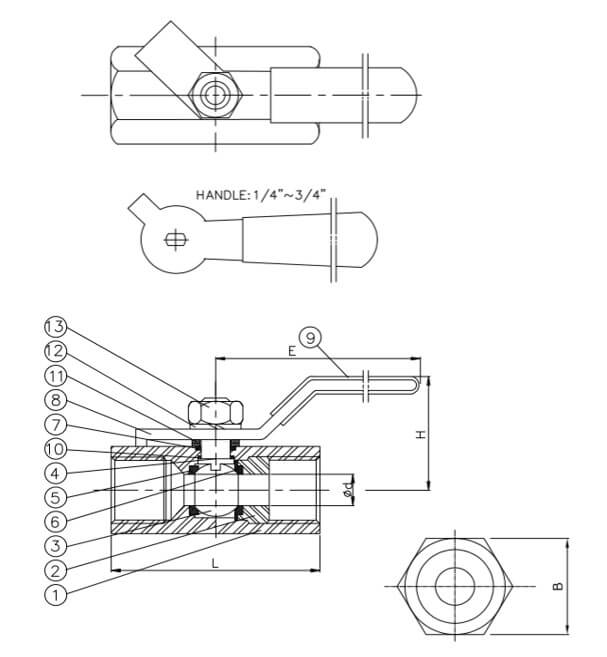

MATERIAL LIST
|
No. |
PART NAME |
SPECIFICATION |
|
1 |
BODY |
ASTM A351 GR.CF8M |
|
2 |
SIDE ENTRY |
SS316 |
|
3 |
BALL |
ASTM A351 GR.CF8M |
|
4 |
STEM |
SS316 |
|
5 |
BALL SEAT |
PTFE |
|
6 |
SIDE ENTRY SEAT |
PTFE |
|
7 |
STEM PACKING |
PTFE |
|
8 |
HANDLE |
SS304 |
|
9 |
SLEEVE |
VINYL GRIP |
|
10 |
THRUST WASHER |
PTFE |
|
11 |
GLAND |
SS304 |
|
12 |
WASHER |
SS304 |
|
13 |
NUT |
SS304 |
DIMENSIONS (mm)
|
SIZE |
d |
L |
B |
H |
E |
|
|
NPS |
DN |
|||||
|
¼〞 |
8 |
5 |
46.5 |
17.5 |
30 |
62 |
|
⅜〞 |
10 |
7 |
51 |
21 |
30 |
82 |
|
½〞 |
15 |
9.2 |
64 |
25 |
45 |
92 |
|
¾〞 |
20 |
12.5 |
68 |
32 |
50 |
94 |
|
1〞 |
25 |
15 |
77 |
38 |
68 |
118 |
|
1¼〞 |
32 |
20 |
88 |
48 |
71 |
137 |
|
1½〞 |
40 |
25 |
96 |
55 |
75 |
137 |
|
2〞 |
50 |
32 |
108 |
68 |
85 |
151 |
